HW10 Pro-rengöring och underhåll

Montering och demontering av metallrör

Sätt in metallröret vertikalt i huvudkroppen tills ett "klick"-ljud hörs. Se till att metallröret är ordentligt låst (Fig 1). För att ta bort metallröret, tryck ned metallrörets frigöringsknapp till slutet och dra metallröret uppåt.(Fig 2)
Montering och demontering av batteripaket
1. Skjut batteripaketet längs spåret och tryck ned batteripaketet ordentligt tills ett "klick"ljud hörs. Batteripaketet är låst.
2.Tryck på batteripaketets frigöringsknapp och dra batteripaketet i motsatt riktning mot enheten för att låsa upp batteripaketet.
Obs: Med undantag för byte av batteripaket, behöver batteripaketet inte tas ut ofta

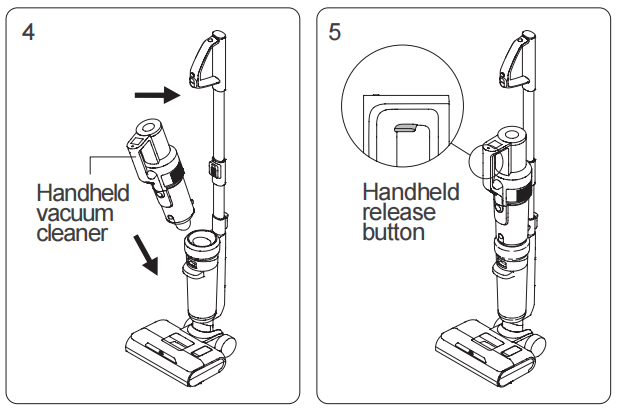

Handhållen dammsugarenhet

Sätt in dammkoppens suginlopp på den handhållna dammsugaren i skåran på huvudkroppskåpan.
Tryck den handhållna dammsugaren mot metallröret tills ett "klick" ljud hörs, den handhållna dammsugaren har installerats på huvuddelen. Och maskinen används som en upprättstående dammsugare vid denna tidpunkt (Fig 4). För att ta bort den handhållna dammsugaren, tryck bara på den handhållna frigöringsknappen och lyft den handhållna dammsugaren diagonalt uppåt. (Fig 5)

Laddningsbasenhet

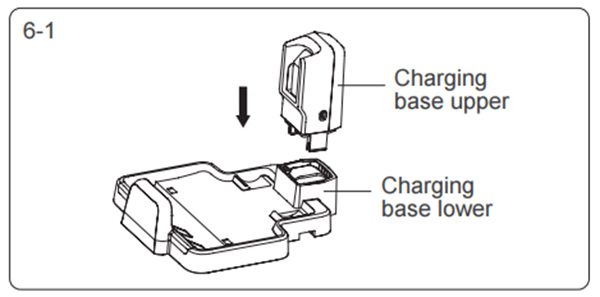

Tryck laddningsbasens övre mot laddningsbasen nedre tills ett "klick" ljud hörs. (Fig6-1)

Laddningshållare

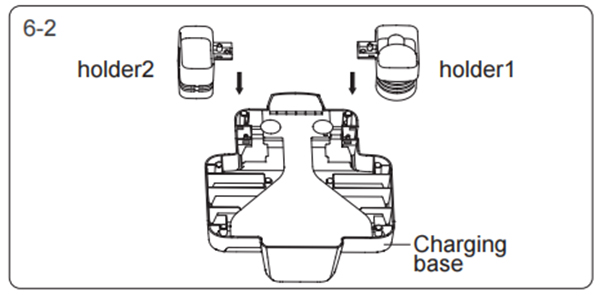

Tryck in hållaren 1 och hållaren 2 i laddningsbasen tills ett "klick" ljud hörs.(Fig6-2)

Placera maskinen på laddningsbasen

För att sätta tillbaka maskinen till laddningsbasen, håll i maskinens handtag för att lyfta maskinen, rikta laddningsöppningen på maskinens undersida mot laddningsuttaget på laddningsbasen och placera maskinen i laddningsbasen. För att använda maskinen, håll i maskinens handtag och lyft ut maskinen från laddningsbasen.(Fig7)

Montering och demontering av smutsvattentank

För att ta bort smutsvattentanken, håll maskinen med en hand och håll smutsvattentanken med en annan hand, tryck på smutsvattentankens frigöringsknapp för att dra ut smutsvattentanken. (Fig 8-1)
För att montera smutsvattentanken, placera smutsvattentankens botten i huvuddelen, tryck smutsvattentanken mot huvuddelen tills ett "klick" ljud hörs. (Fig 8-2)

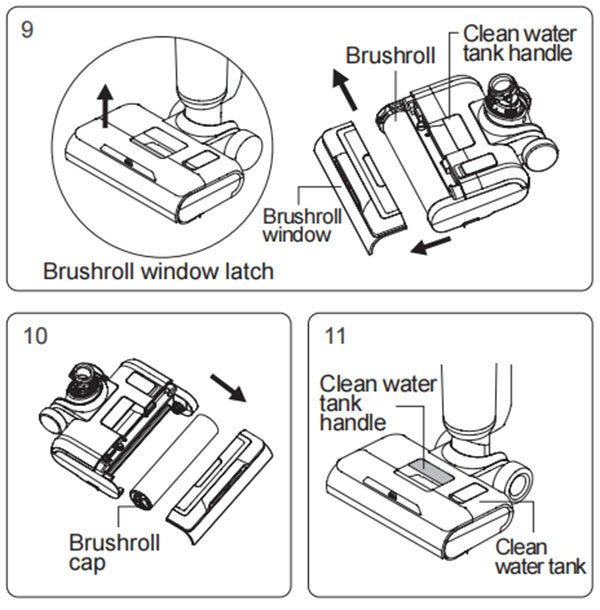

Montering och demontering av borstrullsfönster och borstrulle

För att ta bort borstrullens fönster, håll i borstrullens fönsterlås och dra uppåt för att ta bort borstrullsfönstret.
För att montera borstrullfönstret riktar du in klämmorna på två sidor av borstrullfönstret med skårorna på två sidor av golvhuvudet. Tryck ner borstrullfönstret tills ett "klick"-ljud hörs. (Fig9)
Demontera/montera borstrullen: Dra ut borstrullens vänstra lock med fingret för att ta ut borstrullen. Håll i borstrullens lock, skjut borstrullens vänstra sida i växeln, placera borstrullen i munstycket. (Fig10)
Montering och demontering av rent vattentank
För att ta bort rentvattentanken, håll i handtaget för rentvattentanken och dra ut rentvattentanken. För att montera rentvattentanken, sätt tillbaka rentvattentanken i munstycket, rikta in den mot borstrullens fönster. (Fig11)

Användning av produkten

Obs: När du använder den för första gången, ladda maskinen helt innan du använder den.

Användning av upprättstående dammsugare

Tryck på handtagets på/av-knapp, LCD-skärmen och dekorativa lampor tänds, standard är i autoläge (Fig 12), tryck på lägesknappen för att växla till golvläge (Fig 13), tryck på lägesknappen två gånger för att växla till Turboläge (fig 14), tryck på lägesknappen tre gånger för att växla till mattläge (fig 15).

Tryck på lägesknappen igen för att gå tillbaka till autoläge. Tryck på handtagets på/av-knapp igen för att stänga av maskinen, displayen och de dekorativa lamporna släcks.

Obs:

1. När du rengör mattor, vänligen rengör golvhuvudet först (se "Rengöring och underhåll, Rengöring av golvhuvud" för detaljer) och byt ut mattborstrullen.
2. Under golvrengöring eller självrengöring, se till att borstrullfönstret skjuts uppåt.(Fig 16-1)
3. Under mattrengöring, se till att borstrullens fönster skjuts nedåt.(Fig16-2)
4. När batterinivån är lägre än 20 % kan den inte växlas till mattläge och turboläge.

Vattensprayfunktion

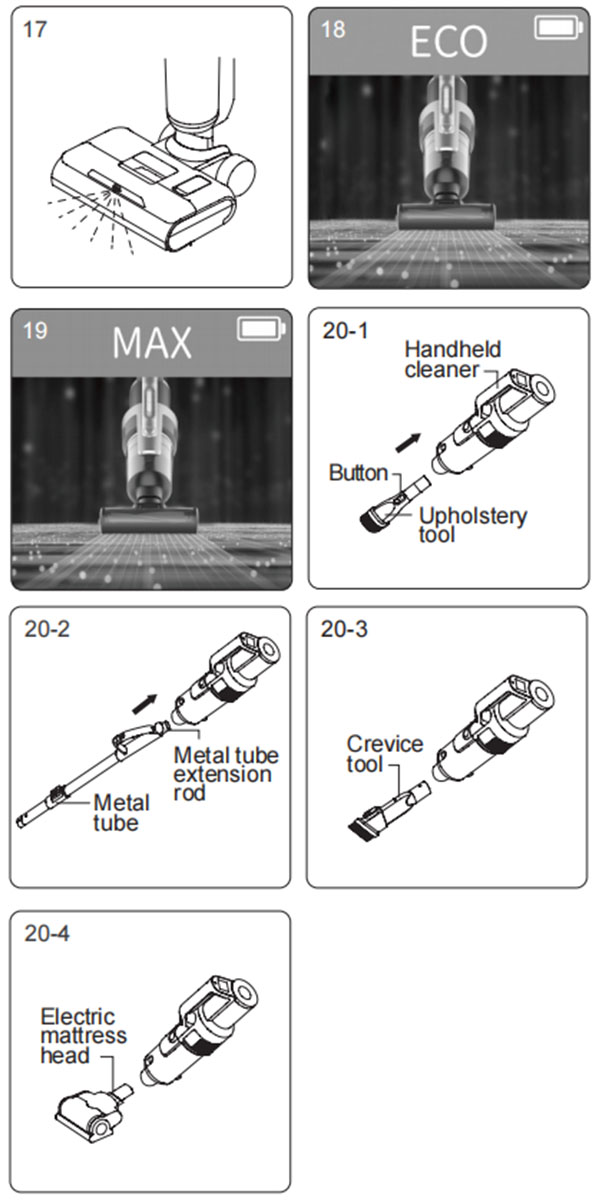

När den upprättstående dammsugaren fungerar, tryck på vattensprayknappen, spraymunnen sprejar solfjäderformat vatten; släpp vattensprayknappen för att sluta spraya vatten. (Bild 17)

Användning av handdammsugare

Ta av handrenaren, tryck på den handhållna på/av-knappen, displayen och dekorativa lampor tänds, standard är i ECO-läge (Fig 18), tryck på knappen för handhållen läge för att växla till MAX-läge (Fig. 19), tryck sedan på handhållen lägesknapp för att växla tillbaka till ECO-läge; Tryck på den handhållna på/av-knappen igen för att stänga av maskinen, displayen och de dekorativa lamporna slocknar.

Den handhållna dammsugaren kan kopplas ihop med klädselverktyg, spaltverktyg, elektriskt madrasshuvud eller metallrör, för att rengöra olika områden.

1. Anslut med klädselverktyget för att rengöra damm och partiklar på möbelytan. (Bild 20-1)

2. Anslut med metallrör för att rengöra damm på höga ställen. Öppna metallrörets topplock, tryck handtagsknappen uppåt för att förlänga metallröret och för sedan in röret till suginloppet på den handhållna dammsugaren för att
rengör damm på hög plats. (Bild 20-2)

3. Anslut med spaltverktyget för att rengöra smala ställen. (Bild 20-3)

4.Anslut elektriskt madrasshuvud för att rengöra damm, hår, dammkvalster etc på sängen eller tygsoffan. (Bild 20-4)

Anmärkningar

1. När batteriet är lägre än 20 % kan det inte växlas till maxläge.

2. När du använder handdammsugare, dammsug inte vatten, annars kommer det att orsaka motorfel.

Maskinladdning

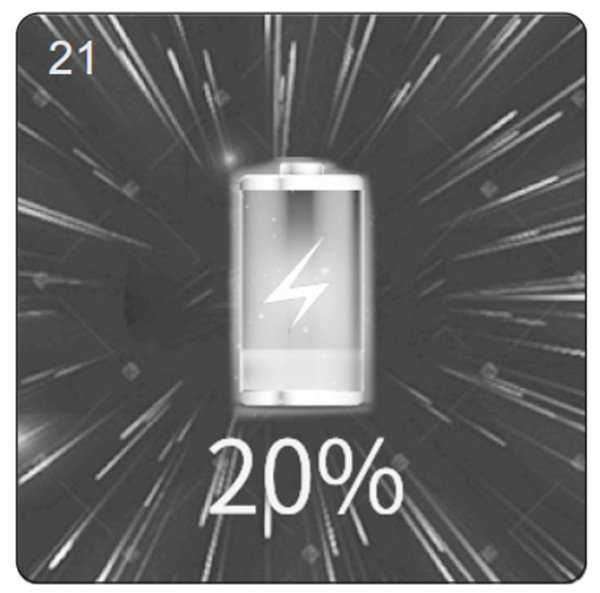

Anslut adaptern till strömförsörjningen, sätt in den stående dammsugaren i laddningsbasen för att börja ladda.(Fig 21)

Anmärkningar

1. Innan den första användningen, vänligen ladda batteriet helt, och innan den andra laddningen, töm batteriet för att säkerställa livslängden på batteripaketet;
2. Om produkten ska stå på tomgång länge, ladda den en gång var tredje månad;
3. När du inte laddar, ta bort adaptern från uttaget för att förhindra risken för oavsiktlig beröring.

Brushroll lufttorkningsfunktion (Fig 22)

I laddningsläget, tryck och håll in handtagslägesknappen i 3 sekunder för att gå in i borstrullens lufttorkningsläge i 4 timmar. Under lufttorkningsprocessen är den dekorativa lampan tänd, och borstrullen kommer att rotera något med intervaller för att justera lufttorkningsläget; Tryck på lägesknappen igen för att stänga av torkläget.

Anmärkningar

Detta läge är utformat för att förhindra att fuktig borstrulle föder upp bakterier eller lukter. (Displayen visas i fig 22)

Självrengörande funktion för borstrulle och luftväg

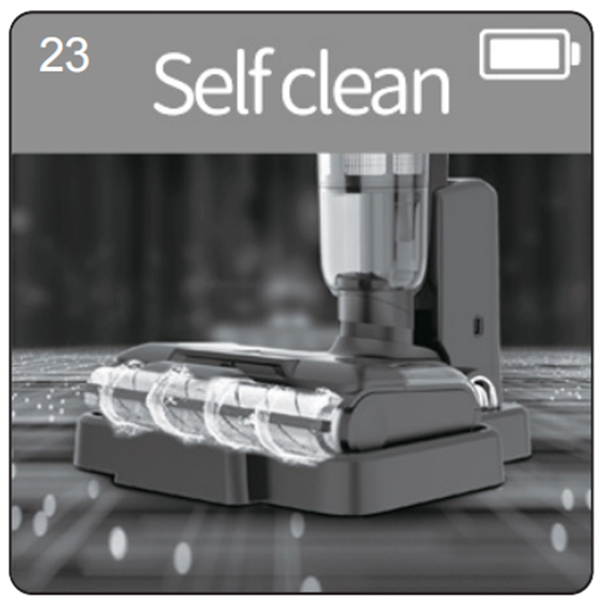

I laddningsläget, tryck på självrengöringsknappen för att gå in i rengöringsläget (Displayen visas i Fig. 23). När självrengöringen är klar går maskinen in i borstrullens lufttorkningsläge och återgår till laddningsläget; under självrengöringsprocessen, för att avsluta självrengöringsläget i förväg, tryck på på/av-knappen så återgår maskinen till laddningsläge.

Anmärkningar

1. Självrengöringsläget är endast för att rengöra golvhuvudets luftväg och borstrulle för hårt golv. Kör inte självrengöring på mattborstrullen.
2. Innan du slår på självrengöringsläget, töm först smutsigt vatten i smutsvattentanken, kontrollera att maskinen är ordentligt placerad på laddningsstativet, adaptern är ansluten till uttaget och ansluten till laddningsstativet. Renvattentanken behåller minst 1/2 vattenvolym; Efter avslutad självrengöring, rengör smutsvattentanken igen.
3. När batteriet är mindre än eller lika med 10 % effekt kan självrengöringsläget inte aktiveras, och det kan slås på normalt efter laddning under en period.

Indikator för tom renvattentank

När du använder vattensprayfunktionen visar rösten/skärmen "Inget rent vatten, fyll på vatten" (bild 24 och bild 25 visas växelvis), stäng av maskinen och fyll på vatten i rentvattentanken. När du använder clea self rengöringsläge, om det upptäcks att det inte finns något vatten i rentvattentanken, stoppas borstrullens självrengöring. För att fortsätta självrengöra, fyll på vatten i rentvattentanken och töm smutsvattentanken och starta sedan om självrengöringsläget.

Anmärkningar

När du tillsätter rent vatten kan du lägga till den utrustade JIMMY rengöringslösningen, förhållandet är cirka 1 flasklock med rengöringslösning till en full vattentank, vattentemperaturen får inte överstiga 40°C.

Fyll på rentvattentanken: Efter att ha tagit bort rentvattentanken, öppna vattenpåfyllningspluggen, vrid den åt sidan för att exponera vatteninloppshålet, häll rent vatten och rengöringslösning i och anslut sedan tillbaka till ursprungspositionen och sätt tillbaka rent vattentank till golvhuvudet. (Bild 26)

Indikator för full smutsvattentank När den upprättstående dammsugaren upptäcker att smutsvattentanken är full, stannar hela maskinen och ger en röstpåminnelse. Rengör den fulla smutsvattentanken och sätt tillbaka den. (Fig 27 och Fig 28 visas växelvis) När det upptäcks att smutsvattentanken är full i självrengöringsläge, kommer maskinen att sluta fungera och ge en röstpåminnelse. Rengör den fulla smutsvattentanken och sätt tillbaka den. Rengöring av smutsvattentanken: Ta bort smutsvattentankens övre kåpa och filterramen, dumpa det smutsiga vattnet, sätt ihop smutsvattentanken efter tvätt och sätt tillbaka den på golvhuvudet. (se "Rengöring och underhåll av smutsvattentank" för detaljer）

Indikator för att borstrullen har fastnat När dammsugaren är i arbets- eller rengöringsläge, om borstrullen har fastnat, stannar hela maskinen och ger en röstpåminnelse. (Fig. 29 och Fig. 30 visas växelvis) Ta ut borstrullen, rensa upp främmande föremål eller trasslade hår på borstrullen. Rengöring av borstrulle: Efter att du har tagit bort fönstret, dra ut borstrullen, använd bladet på rengöringsborsten för att klippa håren som slingrar sig på borstrullen, och rengör främmande ämnen som är fästa vid borstrullen och golvhuvudet, installera borstrullen och fönstret bakåt. (Fig 31) (se " Rengöring och underhåll av golvhuvudet " för detaljer)

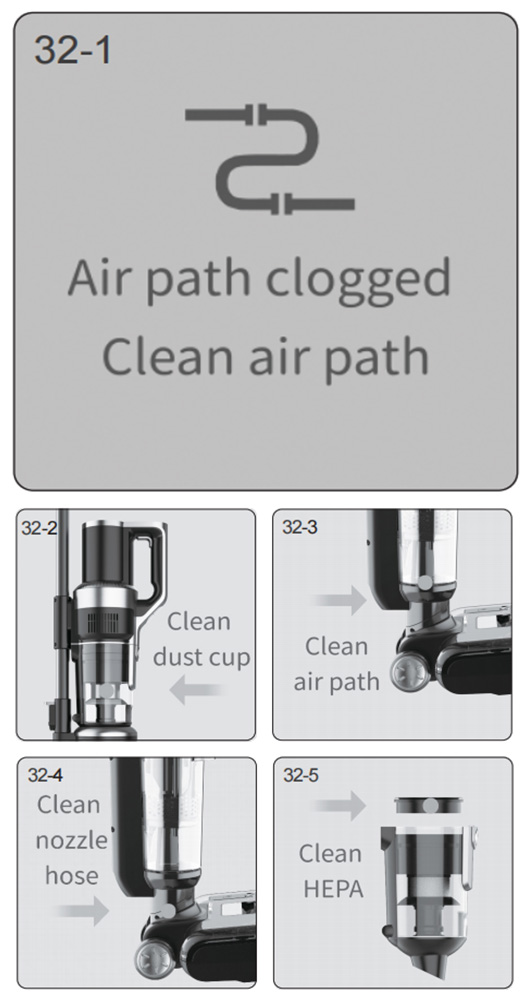

Indikator för blockerad luftväg När den stående rengöringsmaskinen är i arbets- eller självrengöringsläge, om luftvägen är blockerad, kommer maskinen att sluta fungera och ge en röstpåminnelse. Följ instruktionerna på skärmen för att kontrollera eventuella blockerade delar och rensa upp. När handdammsugaren fungerar, om luftvägen är blockerad, stannar dammsugaren automatiskt. Vid denna tidpunkt måste dammkoppen och HEPA rengöras. (Innehållet som visas på skärmen är: blockeringen av den upprättstående dammsugaren visas i Fig. 32-1、32-2、32-3、 32-4、32-5, och blockeringen av den handhållna dammsugaren visas i fig 32-1, 32-2)
Rengöring av luftvägar: 1. Ta isär smutsvattentanken, ta ut smutsvattentankens övre lock och filter, tvätta alla delar och montera dem tillbaka. 2. Använd en rörborste för att rengöra smuts, främmande föremål och hår inuti golvhuvudets luftväg. 3.Ta bort dammkoppen, töm dammkoppen, ta bort HEPA, ta sedan ut cyklonen och demontera den, rengör alla delar och sätt tillbaka dammkoppen. (Se "Rengöring och underhåll" för detaljer)

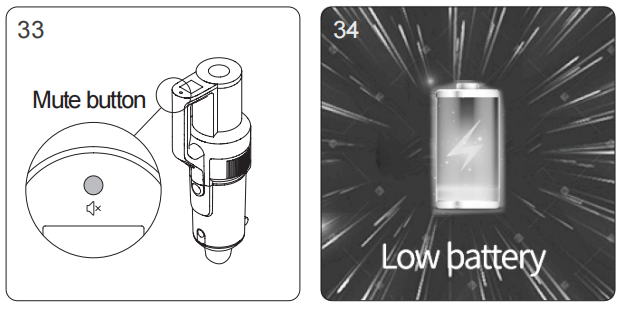

Röstfunktion Rösten för den nya maskinen är påslagen som standard, tryck på mute-knappen för att stänga av röstfunktionen; tryck på mute-knappen igen för att slå på röstfunktionen. (Fig 33) Obs: När du använder handdammsugare finns det ingen röstfunktion.

Batteriindikator När den stående rengöringsmaskinen fungerar, om rösten påminner "Lågt batteri. Ladda batteriet", använd den efter laddning. (Fig 34) När den stående städaren fungerar, om rösten påminner "Lågt batteri. Maskinen kommer att stängas av snart. Ladda batteriet", är strömmen på väg att ta slut och den stängs av automatiskt. Behöver ladda för användning. När du använder en dammsugare visar ikonen i det övre högra hörnet av skärmen vänster batteriström: fullt rutnät betyder 75 % till 100 % batteri; 3/4 rutnät betyder 50 % till 75 % batteri; 1/2 rutnät betyder 25 % till 50 % batteri; 1/4 rutnät betyder 1 % till 25 % av batteriet; det tomma betyder att batteriet är tomt och det måste laddas innan det används.

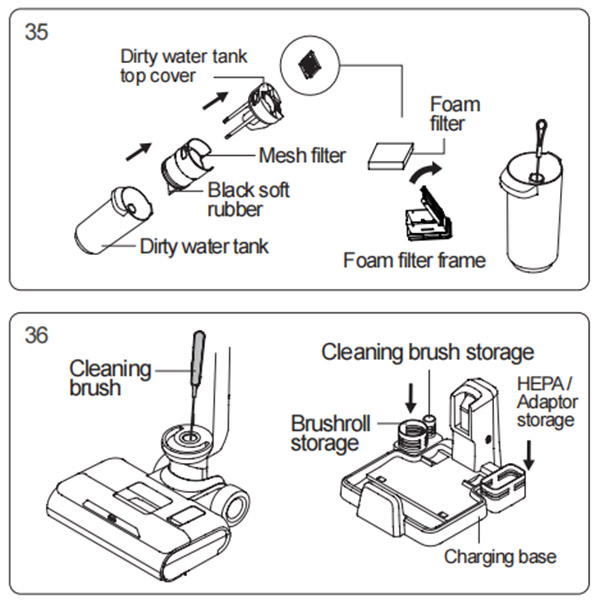

Rengöring och underhåll Rengöring av smutsvattentanken (Fig 35) Efter att ha stängt av dammsugaren, ta bort smutsvattentanken, lyft vattentankens topplock och ta bort skumfilterramen från den, öppna luckan till skumfilterramen, ta ut skumfiltret. Häll ut smutsigt vatten och smuts i vattentanken, tvätta sedan smutsvattentank, vattentanklock, skumfilterram och skumfilter. Om det finns främmande ämnen i smutsvattentankens rör kan det rengöras med en rengöringsborste; torka ovanstående delar efter tvätt. Och sätt sedan tillbaka alla delar i tanken för smutsvatten. Obs: 1. Efter att ha använt upprättstående dammsugare, rekommenderas att rengöra den smutsiga tanken omedelbart; 2. När du sätter tillbaka filtret, vik inte det svarta mjuka gummit under filtret. Rengöring av golvhuvud (Fig. 36) Efter att ha tagit bort borstvalsfönstret, borstrullen, rentvattentanken och smutsvattentanken, för in rengöringsborsten genom det cirkulära hålet under installationspositionen för smutsvattentanken för att rensa bort främmande ämnen och avlagringar i röret. och det igensatta håret; Använd bladet på rengöringsborsten och klipp bort det intrasslade håret på borstrullen; Torka av maskinens smutsiga delar (borstrullen kan placeras i tillbehörshållaren för torkning). Obs: Tvätta inte golvhuvudet separat efter att du tagit bort borstrullen.

Rengöring av dammkoppen (Fig37-1,37-2) Tryck på frigöringsknappen för dammkoppen för att ta bort dammkoppen från den handhållna dammsugaren; tryck på frigöringsknappen för suginloppet för att öppna suginloppet och tömma dammkoppen; Ta ut cyklonenheten; Ta ut HEPA-filtret; Håll i metallnätet, vrid det för att låsa upp metallnätet och ta sedan bort det nedåt. Efter rengöring, avtorkning och torkning av varje del, montera dammkoppen i tur och ordning och installera den sedan på den handhållna dammsugaren.
